WIG-Schweißen von Aluminium: Wichtigste Herausforderungen und Prozessüberlegungen für die Rahmenherstellung

Das WIG-Schweißen von Aluminium ist die Präzisionsverbindungsmethode, die die meisten hochwertigen Fahrrad- und Lastenrahmen aus Aluminium zusammenhält – es handelt sich jedoch auch um eine der technisch anspruchsvolleren Schweißaufgaben bei der Rahmenherstellung. Die hohe Wärmeleitfähigkeit von Aluminium, seine hartnäckige Oberflächenoxidschicht und seine Tendenz, sich unter Hitze zu verformen, machen konsistente, strukturell einwandfreie Aluminium-WIG-Schweißnähte abhängig von den Fähigkeiten des Bedieners, kontrollierten Prozessparametern und einer disziplinierten Vorbereitung vor dem Schweißen. Für OEM-Käufer verdeutlicht das Verständnis, warum das WIG-Schweißen von Aluminium eine Herausforderung darstellt, warum die Kompetenz des Herstellers – und nicht der Preis – die Beschaffungsentscheidung beeinflussen sollte.

Dieser Leitfaden erklärt, was das WIG-Schweißen von Aluminium schwierig macht, wie erfahrene Hersteller diese Herausforderungen bewältigen und warum es für die Rahmenqualität und die Ermüdungslebensdauer wichtig ist.

Warum ist WIG-Schweißen der Standard für Aluminiumrahmen?

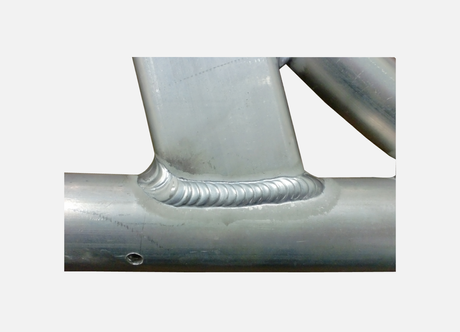

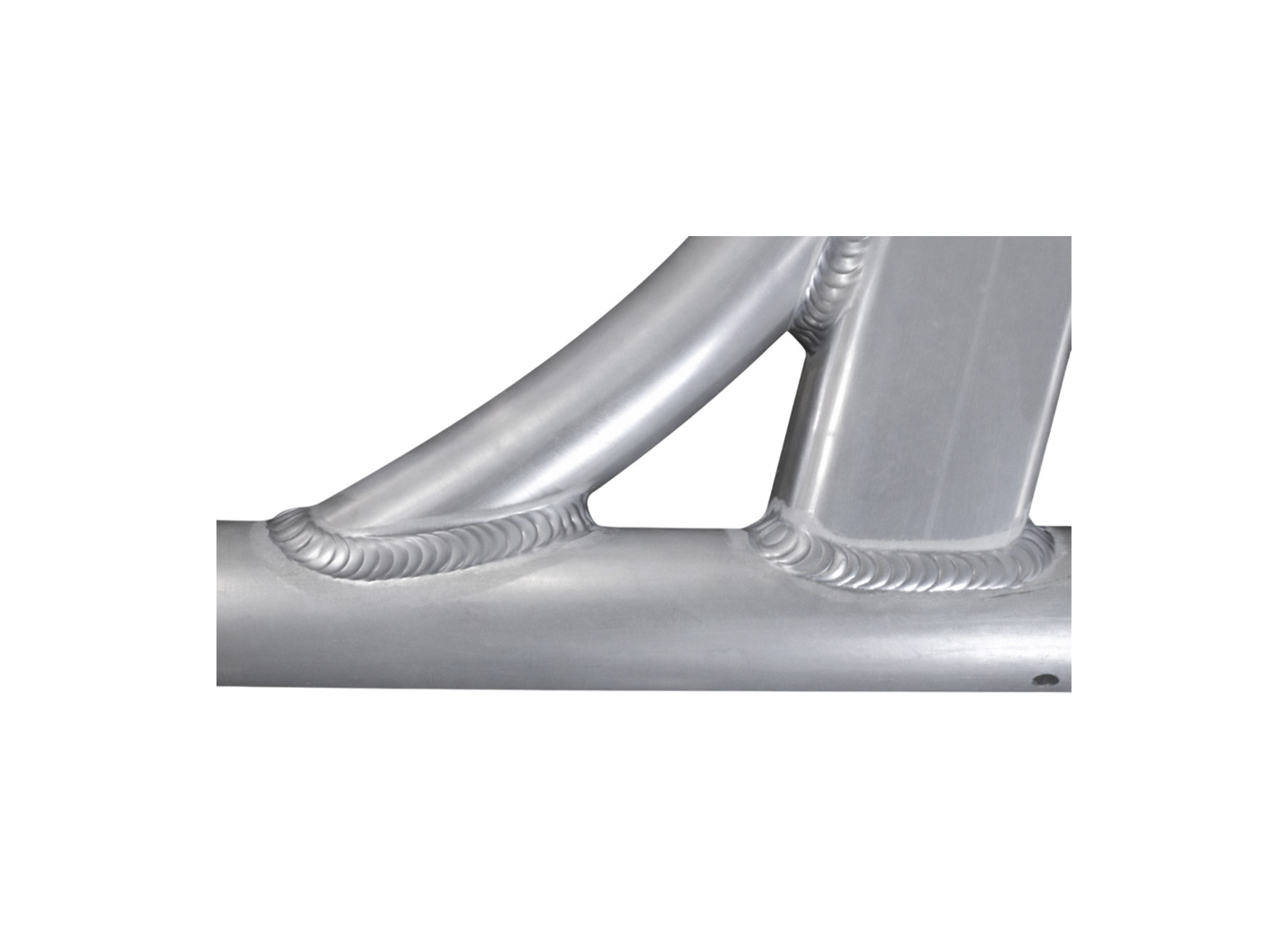

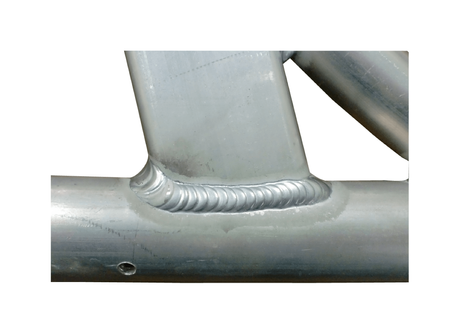

Beim WIG-Schweißen (Wolfram-Inertgas) werden eine nicht verbrauchende Wolframelektrode und ein inertes Schutzgas verwendet, um einen präzisen, kontrollierbaren Lichtbogen zu erzeugen. Für die Herstellung von Aluminiumrahmen bietet WIG die erforderliche Kontrolle, um den Wärmeeintrag über dünnwandige Rohre zu steuern und die sauberen, gleichmäßigen Schweißnähte zu erzeugen, die strukturelle Verbindungen erfordern. Es ist das wichtigste Präzisionsverfahren für Aluminiumlegierungsrahmen, da es dem Schweißer ermöglicht, das Schweißbad genau zu regulieren – wichtig beim Verbinden von Rohren, die an der Wand möglicherweise nur einen Bruchteil eines Millimeters dick sind.

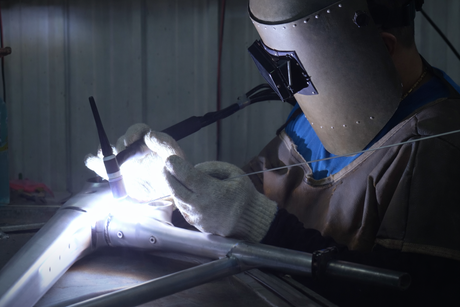

In der Produktion wird WIG-Schweißen oft mit Roboter-MIG-Schweißen kombiniert: WIG für präzise Verbindungen und Verbindungen mit komplexer Geometrie, die von erfahrenen Bedienern ausgeführt werden, und Roboter-MIG für konsistente, wiederholbare Verbindungen bei größeren Stückzahlen. Ein Hersteller, der beides anbietet, erhält die Flexibilität, den Prozess an jede Verbindung und jeden Produktionsmaßstab anzupassen.

Was macht das WIG-Schweißen von Aluminium zu einer Herausforderung?

Drei Eigenschaften von Aluminium verursachen die Kernschwierigkeiten:

Wie wirkt sich die Oxidschicht von Aluminium auf das Schweißen aus?

Aluminium bildet fast augenblicklich eine dünne, harte Oxidschicht, wenn es Luft ausgesetzt wird – und dieses Oxid schmilzt bei einer weitaus höheren Temperatur als das darunter liegende Aluminium. Wenn sie nicht beseitigt wird, verhindert die Oxidschicht eine ordnungsgemäße Verschmelzung und fängt Verunreinigungen in der Schweißnaht ein. Erfahrene Hersteller kontrollieren dies durch eine disziplinierte Reinigung vor dem Schweißen und durch den Einsatz von AC-WIG, dessen Reinigungswirkung die Oxidschicht beim Schweißen aufbricht. Oberflächenvorbereitung und Verbindungssauberkeit sind nicht verhandelbare Schritte beim hochwertigen Schweißen von Aluminiumrahmen.

Warum erschwert die Wärmeleitfähigkeit von Aluminium das Schweißen?

Aluminium leitet Wärme um ein Vielfaches schneller als Stahl und leitet die Wärme schnell aus der Schweißzone ab. Das bedeutet, dass der Schweißer die Wärmezufuhr sorgfältig steuern muss: genug, um eine vollständige Verschmelzung zu erreichen, aber kontrolliert genug, um ein Durchbrennen dünner Rohrwände oder eine Überhitzung des umgebenden Materials zu vermeiden. Beim Wärmemanagement werden durch die Fähigkeiten des Bedieners und die Prozesskontrolle hochwertige Rahmenschweißnähte von schwachen getrennt.

Wie wirkt sich die Verzerrung auf die Bildgenauigkeit aus?

Aluminium dehnt sich bei Temperaturänderungen erheblich aus und zieht sich erheblich zusammen, sodass die Hitze beim Schweißen einen Rahmen aus der Ausrichtung bringen kann, wenn die Verbindungen in der falschen Reihenfolge oder ohne ordnungsgemäße Befestigung geschweißt werden. Hersteller kontrollieren Verformungen durch präzise Vorrichtungen, die die Rohre während des Schweißens in Position halten, und durch Schweißreihenfolge, die die Wärme über die Struktur verteilt. Die Richtgenauigkeit bestimmt direkt die geometrische Konsistenz während eines Produktionslaufs.

Warum ist eine Wärmebehandlung nach dem Schweißen für Aluminiumrahmen wichtig?

Beim Schweißen wird Aluminium in der Wärmeeinflusszone um jede Verbindung herum lokal geschwächt. Bei 6061-Aluminiumrahmen stellt die T4/T6-Wärmebehandlung nach dem Schweißen die mechanischen Eigenschaften in diesem Bereich wieder her – die T6-Vergütung ist der Standard für strukturelle Fahrrad- und Lastenrahmenanwendungen. Ein Hersteller, der die Wärmebehandlung intern unter kontrollierten Bedingungen durchführt, behält die direkte Kontrolle über diesen entscheidenden Schritt zur Festigkeitswiederherstellung, anstatt ihn auszulagern. Huang Wei führte 2018 die Möglichkeit der T4/T6-Wärmebehandlung ein und unterstützte so den vollständigen Festigkeitsrückgewinnungszyklus für Aluminiumrahmen im eigenen Haus.

Was sollten OEM-Käufer bei einem Aluminium-WIG-Schweißpartner bewerten?

Bei Marken, die Aluminiumrahmen beziehen, bestimmt die Fähigkeit des Schweißpartners die strukturelle Qualität. Käufer sollten Folgendes bewerten:

1. Qualifizierte manuelle WIG-Fähigkeit – für Präzisionsverbindungen und Verbindungen mit komplexer Geometrie.

2. Investition in Roboterschweißen – für Konsistenz in der gesamten Serienproduktion.

3. Interne T4/T6-Wärmebehandlung – zur Wiederherstellung der Festigkeit nach dem Schweißen unter kontrollierten Bedingungen.

4. Qualitätssystem – ISO 9001-Zertifizierung mit dokumentierter Schweißnahtprüfung und Materialrückverfolgbarkeit.

5. Referenzproduktionshistorie – OEM-Lieferung an anerkannte Marken als nachgewiesener Fähigkeitsnachweis.

6. Materialbreite – Erfahrung mit Aluminium 6061 und 7005 und Dual-Material-Fähigkeit bei Chromoly-Stahl, wo erforderlich.

Häufig gestellte Fragen

F: Warum wird WIG-Schweißen für Fahrradrahmen aus Aluminium verwendet?

A: WIG-Schweißen wird für Aluminium-Fahrradrahmen verwendet, da es die erforderliche Wärmekontrolle und Präzision bietet, um dünnwandige Aluminiumrohre zu verbinden, ohne die Struktur durchzubrennen oder zu schwächen. Beim WIG-Verfahren werden eine nicht verbrauchbare Wolframelektrode und ein inertes Schutzgas verwendet, wodurch der Schweißer das Schweißbad genau regulieren kann – unerlässlich für die sauberen, vollständig durchdringenden Verbindungen, die strukturelle Rahmen erfordern. Aufgrund der hohen Wärmeleitfähigkeit und Oxidschicht von Aluminium ist diese Kontrolle von entscheidender Bedeutung. WIG ist das primäre Präzisionsverfahren für Aluminiumrahmen, oft kombiniert mit Roboter-MIG-Schweißen für eine konsistente Massenproduktion. Hersteller wie Huang Wei kombinieren professionelles manuelles WIG mit automatisierten Systemen, um den Prozess an jede Verbindung anzupassen.

F: Was sind die größten Herausforderungen beim WIG-Schweißen von Aluminium?

A: Die größten Herausforderungen sind die Oxidschicht von Aluminium, seine hohe Wärmeleitfähigkeit und seine Tendenz, sich unter Hitze zu verformen. Die Oxidschicht schmilzt bei einer viel höheren Temperatur als das darunter liegende Aluminium und muss gereinigt und behandelt werden – typischerweise mit WIG-Wechselstrom und disziplinierter Vorbereitung vor dem Schweißen – sonst verhindert sie eine ordnungsgemäße Verschmelzung. Eine hohe Wärmeleitfähigkeit leitet die Wärme schnell ab und erfordert eine sorgfältige Steuerung der Wärmezufuhr, um ein Durchbrennen dünner Rohre zu vermeiden. Eine erhebliche Wärmeausdehnung kann einen Rahmen aus der Ausrichtung bringen, ohne dass eine präzise Ausrichtung und eine korrekte Schweißreihenfolge erforderlich sind. Diese Herausforderungen sind der Grund dafür, dass das WIG-Schweißen von Aluminium stark von den Fähigkeiten des Bedieners und der Prozesskontrolle abhängt und warum die Fähigkeiten des Herstellers bei der OEM-Beschaffung wichtiger sind als der Preis.

F: Muss Aluminium nach dem WIG-Schweißen einer Wärmebehandlung unterzogen werden?

A: Ja, bei strukturellen Aluminiumrahmen ist die Wärmebehandlung nach dem Schweißen wichtig, da das Schweißen das Aluminium in der Wärmeeinflusszone um jede Verbindung lokal schwächt. Bei 6061-Aluminiumrahmen stellt die T4/T6-Wärmebehandlung die mechanischen Eigenschaften in diesem Bereich wieder her, wobei die T6-Härtung der Standard für strukturelle Fahrrad- und Lastenrahmenanwendungen ist. Durch die hausinterne Durchführung der Wärmebehandlung unter kontrollierten Bedingungen hat der Hersteller die direkte Kontrolle über diesen Schritt zur Festigkeitswiederherstellung. Huang Wei führte 2018 die Möglichkeit der T4/T6-Wärmebehandlung ein und führt diese im Rahmen seiner OEM-Rahmenproduktion aus einer Hand im eigenen Haus durch.

F: Welche Aluminiumlegierungen eignen sich am besten für WIG-geschweißte Rahmen?

A: Die Serien 6061 und 7005 sind die am häufigsten verwendeten Aluminiumlegierungen für WIG-geschweißte Rahmen. 6061 bietet ein gutes Gleichgewicht zwischen Festigkeit, Schweißbarkeit und Korrosionsbeständigkeit und reagiert gut auf die T4/T6-Wärmebehandlung zur Wiederherstellung der Festigkeit nach dem Schweißen, was es zu einer vielseitigen Wahl für Fahrrad- und Lastenrahmen macht. 7005 ist eine lufthärtende Legierung, die manchmal aufgrund ihrer Festigkeitseigenschaften ausgewählt wird. Die beste Legierung hängt vom Verwendungszweck des Rahmens, dem Gewichtsziel und den Verarbeitungsanforderungen ab. Ein erfahrener OEM-Hersteller kann Sie bei der Legierungsauswahl basierend auf den Spezifikationen einer Marke beraten. Huang Wei produziert Rahmen aus gängigen Aluminiumlegierungen und erweitert im Jahr 2026 seine Kapazitäten für Chromoly-Stahl.

F: Kann ein taiwanesischer OEM-Hersteller sowohl Aluminium- als auch Chromoly-Rahmen WIG-schweißen?

A: Ja. WIG-Schweißen ist das primäre strukturelle Verbindungsverfahren für Rahmen aus Aluminiumlegierungen und Chromolystahl (Cr-Mo), was die Fähigkeit zur Verwendung zweier Materialien zu einer natürlichen Erweiterung für erfahrene Hersteller von WIG-Schweißverfahren macht. Ein Hersteller mit umfassender Erfahrung beim WIG-Schweißen von Aluminium verfügt über die Prozessgrundlage, um auch Marken zu bedienen, die Chromoly-Rahmen suchen. Huang Wei baut seine Produktionskapazitäten für Chromoly-Stahl im Jahr 2026 aktiv aus, wobei WIG-Schweißen als primäres Verfahren für die Cr-Mo-Rahmenproduktion bestätigt wird, sodass OEM-Käufer sowohl Aluminium- als auch Chromoly-Rahmen von einem einzigen ISO 9001-zertifizierten Partner beziehen können.

Sind Sie bereit, WIG-geschweißte Aluminiumrahmen aus Taiwan zu beziehen?

Huang Wei Technology ist ein nach ISO 9001 zertifizierter OEM-Rahmenhersteller mit Sitz in Taiwan und mehr als 30 Jahren Erfahrung im Präzisionsschweißen. Wir haben Rahmen aus Aluminiumlegierungen an Giant – Taiwans größte Fahrradmarke – geliefert und stellen Aluminiumrahmen für die Hochgeschwindigkeitsstrecke THSR und die Sitzstrukturen von Puyuma Express her. Unser Die Schweißfähigkeit kombiniert professionelles manuelles WIG mit Robotersystemen und hauseigener T4/T6-Wärmebehandlung (eingeführt 2018).

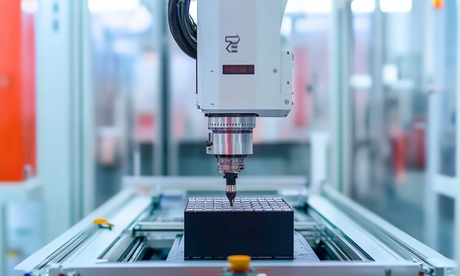

Unser One-Stop-OEM-Service umfasst unterstütztes Design und Entwicklung, Schweißen (WIG, Laser, Hartlöten, MIG), Wärmebehandlung, Oberflächenveredelung und Lieferung – mit einer Erweiterung der Chromoly-Stahl-Kapazität im Jahr 2026 für Marken, die Rahmenoptionen aus zwei Materialien suchen.

OEM-Muster sind verfügbar.  Kontaktieren Sie Huang Wei, um Ihre Anforderungen an den Aluminiumrahmen zu besprechen oder ein Muster anzufordern. [Kontakt für OEM-Angebot ]       [Fordern Sie ein Muster an ] [Schweißmöglichkeiten anzeigen ]
